欧美成人一区二区三区,少妇的肉体k8经典,班长用她的玉足白丝帮我爽,亚洲日韩在线中文字幕综合

導(dǎo)電泡沫的壓縮永久變形率低，確保墊片長(zhǎng)期性能良好。- 導(dǎo)電泡沫電磁干擾墊片的推薦工作壓縮量會(huì)根據(jù)墊片尺寸而有所不同。通常，墊片應(yīng)壓縮至原始高度的30% - 60%。

 導(dǎo)電泡沫襯墊力學(xué)導(dǎo)電性檢測(cè)：再結(jié)合壓縮百分比情況下檢測(cè)導(dǎo)電泡沫襯墊的電阻變化，實(shí)時(shí)動(dòng)態(tài)檢測(cè)導(dǎo)電泡沫襯墊的壓縮特性。

  導(dǎo)電泡沫襯墊在受到壓縮時(shí)，電阻的動(dòng)態(tài)變化和壓縮百分比之間的關(guān)系是一個(gè)復(fù)雜的過(guò)程。下面是關(guān)于導(dǎo)電泡沫襯墊壓縮百分比和電阻動(dòng)態(tài)檢測(cè)曲線(xiàn)機(jī)理的分析：

1. 導(dǎo)電泡沫襯墊的基本結(jié)構(gòu)和特性

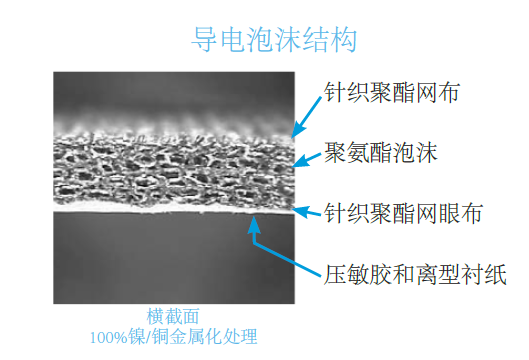

導(dǎo)電泡沫通常由帶有導(dǎo)電顆粒（如碳黑、金屬粉末等）的泡沫基體組成。它在未壓縮時(shí)呈現(xiàn)較大的孔隙率和較低的電阻，而在壓縮時(shí)，孔隙度降低，材料的形變和導(dǎo)電路徑的改變會(huì)引起電阻的變化。

2. 壓縮百分比與電阻變化的關(guān)系

·初始狀態(tài)：在導(dǎo)電泡沫未受壓縮時(shí)，泡沫的孔隙率較高，電流流動(dòng)的路徑相對(duì)較長(zhǎng)，電阻較高。

·壓縮過(guò)程：隨著泡沫的壓縮，孔隙度逐漸減小，泡沫結(jié)構(gòu)中的導(dǎo)電顆粒之間的接觸增加，電流流動(dòng)的路徑變短，導(dǎo)致電阻減小。

·壓縮至一定百分比后：當(dāng)泡沫受到較大壓縮時(shí)，孔隙幾乎完全消失，泡沫的結(jié)構(gòu)可能會(huì)塌陷或者趨于緊密，電阻變化逐漸趨于穩(wěn)定。此時(shí)，電阻的變化通常會(huì)趨于平穩(wěn)，或者可能因材料的不可逆損傷而出現(xiàn)電阻急劇增加。

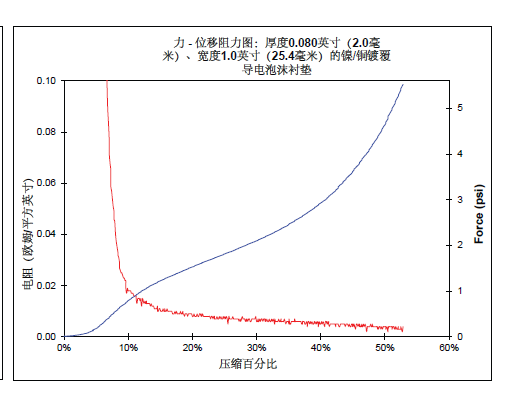

3. 電阻動(dòng)態(tài)變化曲線(xiàn)機(jī)理

導(dǎo)電泡沫襯墊在壓縮過(guò)程中的電阻變化通常表現(xiàn)為以下幾個(gè)階段：

·階段1：低壓縮率階段（初始階段）：

·在這個(gè)階段，電阻隨著壓縮的增加而逐漸減小。隨著泡沫結(jié)構(gòu)逐漸壓縮，導(dǎo)電顆粒之間的接觸面積增大，電流通過(guò)的路徑變短，導(dǎo)致電阻的減少。這個(gè)階段的電阻變化較為平緩。

·階段2：中等壓縮率階段：

·進(jìn)入中等壓縮階段時(shí)，泡沫的孔隙開(kāi)始大幅度減少，泡沫的幾何形狀和導(dǎo)電顆粒的排列可能發(fā)生改變，電阻的變化更加明顯，且電阻降低的速度可能變快。

·階段3：高壓縮率階段（壓縮極限階段）：

·當(dāng)壓縮率接近極限時(shí)，泡沫的孔隙基本消失，電阻的變化趨于平穩(wěn)。在這個(gè)階段，如果泡沫出現(xiàn)塑性變形或損傷，電阻可能突然增加，表現(xiàn)為電阻的急劇上升。

·階段4：不可逆變形階段（若存在）：

·若泡沫在高壓縮下發(fā)生了永久性變形（如材料的破裂、導(dǎo)電顆粒脫落等），電阻會(huì)有一個(gè)急劇的上升。這種現(xiàn)象通常出現(xiàn)在壓縮達(dá)到一定限度之后。

4. 影響電阻變化的因素

·導(dǎo)電顆粒的分布：導(dǎo)電泡沫的電阻變化受導(dǎo)電顆粒分布均勻性影響。如果導(dǎo)電顆粒在泡沫中的分布較為均勻，電阻變化會(huì)較為平滑。

·材料的彈性和塑性：不同導(dǎo)電泡沫的彈性和塑性差異會(huì)影響電阻的變化。在較軟的泡沫中，壓縮時(shí)電阻變化較大，而在較硬的泡沫中，電阻變化可能較小。

·壓縮速率：壓縮的速度也會(huì)影響電阻的動(dòng)態(tài)變化，快速壓縮可能導(dǎo)致更大范圍的局部應(yīng)力集中，導(dǎo)致電阻急劇變化。

5. 電阻與壓縮百分比的實(shí)驗(yàn)檢測(cè)

在實(shí)驗(yàn)中，通常通過(guò)以下步驟來(lái)檢測(cè)壓縮過(guò)程中電阻的動(dòng)態(tài)變化：

·使用壓力傳感器來(lái)記錄泡沫的壓縮百分比。

·使用四探針?lè)ɑ螂娮钁?yīng)變計(jì)來(lái)實(shí)時(shí)監(jiān)測(cè)泡沫襯墊的電阻變化。

·將壓縮百分比與電阻值進(jìn)行對(duì)比，得到電阻-壓縮百分比曲線(xiàn)。

6. 總結(jié)

導(dǎo)電泡沫襯墊的電阻動(dòng)態(tài)變化與壓縮百分比之間存在復(fù)雜的關(guān)系。在初期的壓縮過(guò)程中，電阻通常會(huì)減少，因?yàn)榕菽慕Y(jié)構(gòu)更為緊密，導(dǎo)電顆粒之間的接觸增多。但隨著壓縮的繼續(xù)，電阻變化會(huì)逐漸趨于平穩(wěn)，并可能在達(dá)到一定壓縮百分比后由于不可逆變形或材料損傷而出現(xiàn)急劇變化。
